Chevrolet Spark: Vérifications du véhicule

Entretien par le propriétaire

Avertissement Il peut être dangereux de travailler sur votre véhicule si vous ne disposez pas de la connaissance, du manuel d'atelier, des outils ou des pièces adéquats. Toujours suivre les procédures du guide de l'automobiliste et consulter le manuel d'entretien de votre véhicule avant tout travail d'entretien.

Si vous effectuez vous-même certains opérations d'entretien, utiliser le manuel d'entretien correct.

Il vous renseignera beaucoup plus sur l'entretien de votre véhicule que ce guide. Pour commander le manuel d'entretien correct, se reporter à Informations sur les commandes de publications d'entretien à la .

Le véhicule est équipé d'un système de sacs gonflables. Avant d'essayer d'effectuer vous-même l'entretien sur le véhicule, se reporter à Réparation du véhicule équipé de sacs gonflables à la .

Garder tous les reçus des pièces et noter le kilométrage et la date de chaque opération d'entretien. Se reporter à la rubrique Enregistrement des travaux d'entretien à la .

Attention Même une faible contamination peut causer des dommages aux systèmes du véhicule. Éviter que des contaminants entre en contact avec des liquides, des bouchons de réservoir ou des jauges de niveau.

Capot

Pour lever le capot :

1. Tirer sur la poignée qui se trouve à l'intérieur du véhicule, dans le coin inférieur gauche du tableau de bord.

2. Passer à l'avant du véhicule et pousser le dispositif de verrouillage du capot vers le haut.

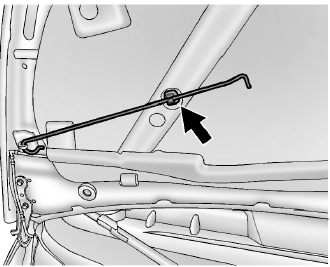

3. Relever le capot et dégager le support de capot de sa fixation, qui se trouve sous le capot.

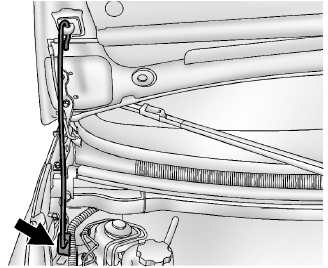

4. Fixer fermement le support de capot dans son emplacement de maintien, du côté passager arrière du compartiment moteur.

Pour fermer le capot :

1.  Avant de fermer le capot, s'assurer que tous les bouchons de remplissage sont fermés correctement. Ensuite, soulever le capot pour libérer la pression exercée sur le support de capot.

   Retirer le support de capot de son emplacement de maintien, du côté passager arrière du compartiment moteur, puis le bloquer dans sa fixation, du côté inférieur du capot. La tige de support de capot doit émettre un déclic lorsqu'elle est remise dans son logement pour éviter les dégâts au capot.

2.  Abaisser le capot jusqu'à 30 cm (12 po) du véhicule et le relâcher pour qu'il se verrouille complètement. Confirmer la fermeture du capot et répéter l'opération au besoin.

Aperçu du compartiment moteur

1. Réservoir de liquide de lave-glace. Se reporter à Liquide de lave-glace à la .
2.  Réservoir d'équilibre du liquide de refroidissement du moteur et bouchon de radiateur. Se reporter à Circuit de refroidissement à la .
3.  Jauge d'huile moteur. Se reporter à la rubrique Huile moteur à la .
4.  Bouchon de remplissage d'huile moteur. Se reporter à la rubrique Huile moteur à la .
5.  Ventilateur de refroidissement du moteur (non visible). Se reporter à reporter à Circuit de refroidissement à la .
6.  Filtre à air du moteur à la .
7.  Réservoir de liquide de frein/ embrayage. Se reporter à Freins à la  et Embrayage hydraulique à la .
8.  Borne de batterie positive (+).

   Se reporter à la rubrique Batterie à la .

9.  Batterie à la .
10.  Bloc-fusibles auxiliaire. Se reporter à Bloc-fusibles du compartiment moteur à la .
11.  Bloc-fusibles du compartiment moteur à la .

Huile à moteur

Pour s'assurer d'un rendement moteur correct et durable, une attention toute particulière doit être portée à l'huile moteur. Suivre ces étapes suivantes simples, mais néanmoins importantes, vous aideront à protéger votre investissement :

•  Toujours utiliser de l'huile moteur approuvée et conforme à la spécification appropriée et dont le grade de viscosité est approprié. Voir " Sélection de l'huile moteur correcte " dans la présente section.
•  Vérifier régulièrement le niveau d'huile moteur et maintenir un niveau d'huile correct. Voir " Vérification de l'huile moteur " et " Quand ajouter de l'huile moteur " dans cette section.
•  Remplacer l'huile moteur au moment adéquat. Se reporter à Indicateur d'usure de l'huile moteur à la .
•  Toujours éliminer correctement l'huile moteur usagée. Se reporter à " Que faire de l'huile moteur usagée " dans cette section.

Vérification de l'huile moteur

Il est bon de vérifier le niveau de l'huile moteur à chaque fois qu'on fait le plein. Pour obtenir une lecture précise, le véhicule doit être placé sur un sol de niveau. La poignée de la jauge d'huile moteur est en forme d'anneau. Se reporter à Aperçu du compartiment moteur à la  pour connaître l'emplacement précis de la jauge d'huile moteur.

Obtenir une bonne lecture du niveau d'huile est essentiel :

1. Si le moteur a tourné récemment, le couper et attendre quelques minutes que l'huile redescende dans le carter d'huile. Si le niveau d'huile moteur est vérifié trop peu de temps après la coupure du moteur, la valeur du niveau d'huile observée ne sera pas précise.

Avertissement La poignée de la jauge d'huile moteur peut être chaude ; il y a un risque de brûlure. Utiliser une serviette ou porter un gant pour toucher la poignée de la jauge

2. Enlever la jauge d'huile et la nettoyer avec un essuie-tout ou un chiffon et l'enfoncer de nouveau à fond. La retirer à nouveau en maintenant la pointe vers le bas et vérifier le niveau.

Ajout d'huile moteur

Si le niveau d'huile se situe au-dessous de la section quadrillée de la pointe de la jauge, ajouter un litre d'huile (1 pt) préconisée et vérifier encore le niveau. Se reporter à " Choisir l'huile moteur appropriée " dans ce chapitre pour obtenir des explications sur le type d'huile à utiliser. Pour la capacité d'huile moteur du carter, se reporter à Capacités et spécifications à la .

Attention Ne pas ajouter une trop grande quantité d'huile. Les niveaux supérieurs ou inférieurs à la plage de fonctionnement acceptable indiquée sur la jauge d'huile sont nuisibles au moteur. Si vous remarquez que le niveau d'huile est supérieur à la plage de fonctionnement, c'est à dire, que le moteur contient tellement d'huile que le niveau passe au-dessus de la zone hachurée qui indique la plage de fonctionnement correcte, le moteur pourrait être endommagé. Il convient de vidanger l'huile en excès ou de limiter la conduite et de rechercher un professionnel pour retirer la quantité d'huile excédentaire.

Se reporter à Aperçu du compartiment moteur à la  pour connaître l'emplacement précis du bouchon de remplissage d'huile.

Ajouter assez d'huile pour amener le niveau dans la plage de fonctionnement appropriée, entre les zones hachurées de la jauge. À la fin de l'opération, repousser complètement la jauge en place.

Sélection de l'huile moteur correcte

La sélection de l'huile moteur correcte dépend à la fois de la spécification d'huile et du degré de viscosité. Se reporter à Liquides et lubrifiants recommandés à la .

Spécification

Utiliser et demander les huiles moteur portant la marque de certification dexos1MD. Les huiles qui respectent les exigences du véhicule doivent porter la marque de certification dexos1 sur le récipient. Cette marque de certification indique que l'huile a été approuvée comme étant conforme à la norme dexos1.

Attention À défaut d'utiliser l'huile moteur recommandée, le moteur risque des dommages non couverts par la garantie sur le véhicule. Vérifier avec votre concessionnaire ou le prestataire d'entretien si l'huile est conforme à la norme dexos1.

Degré de viscosité

L'huile SAE 5W-20 a le degré de viscosité qui convient le mieux au véhicule. L'huile SAE 0W-20 peut être utilisée comme une alternative.

Ne pas utiliser d'autres huiles de viscosité différente, telles que les huiles SAE 10W-30, 10W-40 ou 20W-50.

Utilisation par temps froid : Dans une région très froide où la température descend sous −29C (−20F), une huile synthétique SAE 0W-20 peut être utilisée. Une huile qui affiche ce degré de viscosité facilitera le démarrage à froid du moteur sous des températures extrêmement basses.

Lors de la sélection d'une huile affichant le degré de viscosité approprié, toujours sélectionner une huile qui répond aux spécifications.

Se reporter à " Spécification " plus haut dans cette section pour obtenir de plus amples renseignements.

Additifs pour huile moteur / Rinçage de l'huile moteur

Il est interdit d'ajouter quoi que ce soit à l'huile. Les huiles recommandées répondant à la norme Dexos et affichant la marque de certification Dexos sont tout ce qui est nécessaire pour garantir un bon rendement et une bonne protection du moteur.

Les rinçages du circuit d'huile moteur ne sont pas recommandés et peuvent entraîner des dommages non couverts par la garantie du véhicule.

Que faire de l'huile de rebut ?

L'huile moteur usée renferme certains éléments qui peuvent être malsains pour la peau et qui risquent même de provoquer le cancer. Il faut donc éviter tout contact prolongé avec la peau.

Nettoyer la peau et les ongles avec de l'eau savonneuse ou un nettoyant pour les mains de bonne qualité. Laver ou éliminer de façon appropriée les vêtements ou chiffons imbibés d'huile moteur usée. Se reporter aux avertissements du fabricant sur l'utilisation et la mise au rebut des produits d'huile.

L'huile de rebut peut constituer une menace grave pour l'environnement.

Si vous vidangez vous-même l'huile de votre véhicule, vous devez vous assurer de vider toute l'huile qui s'écoule du filtre à huile avant de vous en débarrasser. Ne jamais se débarrasser de l'huile en la jetant aux poubelles ou en la déversant sur le sol, dans les égouts, dans les ruisseaux ou dans les cours d'eau.

La recycler en l'apportant à un centre de récupération.

Indicateur d'usure d'huile à moteur

Intervalles de vidange d'huile moteur

Ce véhicule est équipé d'un ordinateur qui indique à quel moment vidanger l'huile moteur et remplacer le filtre. Ceci est calculé en fonction d'une combinaison de facteurs, parmi lesquels le régime moteur, la température du moteur et les kilomètres parcourus. Selon les conditions de conduite, le kilométrage auquel la vidange d'huile est signalée peut varier considérablement. Pour que le système d'indicateur d'usure de l'huile moteur fonctionne correctement, il doit être réinitialisé à chaque vidange d'huile.

Lorsque le système a calculé que la durée de vie de l'huile a été réduite, il indique qu'une vidange est nécessaire. L'écran affiche le message Code 82 (vidanger l'huile moteur bientôt) ou % CHANGE
sur le CIB. Vidanger l'huile le plus tôt possible dans les prochains 1 000 km (600 milles). Si vous conduisez dans des conditions idéales, l'indicateur de vidange d'huile peut indiquer qu'il n'est pas nécessaire d'effectuer une vidange d'huile jusqu'à un an. L'huile-moteur doit être vidangée et le filtre remplacé au moins une fois par an et le système doit être réinitialisé à ce moment-là. Votre concessionnaire emploie des techniciens formés qui se chargeront d'effectuer cet entretien et de réinitialiser le système. Il est également important de vérifierl'huile régulièrement au cours de la période séparant deux vidanges et de la garder au niveau approprié.

Si l'indicateur a été réinitialisé par mégarde, l'huile doit être remplacée 5 000 km (3 000 mi) après la dernière vidange d'huile. Ne pas oublier de réinitialiser le système indicateur d'usure d'huile moteur lorsque la vidange d'huile est effectuée.

Comment réinitialiser l'indicateur d'usure d'huile moteur

Réinitialiser le système chaque fois que l'huile est vidangée afin qu'il puisse établir la prochaine vidange d'huile moteur. Toujours réinitialiser la durée de vie de l'huile moteur à 100 % après chaque vidange. Le système ne se réinitialise pas par lui-même. Pour réinitialiser le système :

1.  Afficher REMAINING OIL LIFE (durée de vie restante de l'huile) au CIB.
2.  Appuyer sur le bouton SET/CLR du centralisateur informatique de bord et le maintenir enfoncé pendant plus de cinq secondes.

   L'indicateur d'usure d'huile passe à 100 %.

Si le message Code 82 ou %
CHANGE du CIB réapparaît au démarrage du véhicule, cela signifie que l'indicateur d'usure d'huile n'a pas été réinitialisé. Répéter la manoeuvre.

Liquide de boîte de vitesses automatique

Comment vérifier le liquide de boîte de vitesses automatique

Il n'est pas nécessaire de vérifier le niveau du liquide de la boîte de vitesses. Une perte de liquide de la boîte de vitesses ne peut provenir que d'une fuite. En cas de fuite, ramener le véhicule au concessionnaire pour qu'il soit réparé le plus tôt possible.

Le véhicule n'est pas équipé d'une jauge du niveau de liquide de la boîte de vitesses. Une procédure particulière existe pour vérifier et changer le liquide de boîte de vitesses. Comme cette procédure est difficile, elle doit être réalisée par le concessionnaire. Contacter le concessionnaire pour plus d'informations.

Changer le liquide et le filtre selon les intervalles indiqués en Calendrier de maintenance à la , et veiller à utiliser le liquide de boîte de vitesses indiqué en Liquides et lubrifiants recommandés à la .

Liquide de boîte de vitesses manuelle

Comment vérifier le liquide de la boîte de vitesses manuelle

Il n'est pas nécessaire de vérifier le niveau du liquide de la boîte de vitesses manuelle. Une perte de liquide de la boîte de vitesses ne peut provenir que d'une fuite. En cas de fuite, ramener le véhicule au concessionnaire pour qu'il soit réparé le plus tôt possible.

Embrayage à commande hydraulique

Pour les véhicules à boîte de vitesses manuelle, il n'est pas nécessaire de vérifier régulièrement le liquide de frein/d'embrayage, sauf s'il y a soupçon de fuite. L'appoint de liquide ne colmatera pas une fuite. Une perte de liquide dans ce système pourrait indiquer un problème. Faire inspecter et réparer le système.

Quand vérifier le liquide et quel type utiliser

Ce symbole figure sur le bouchon du réservoir de liquide de frein/ embrayage hydraulique. Le réservoir commun de liquide de frein/embrayage est rempli de liquide de frein DOT 4 comme indiqué sur le bouchon du réservoir.

Se reporter à Aperçu du compartiment moteur à la  pour l'emplacement du réservoir.

Comment vérifier le liquide et en ajouter

Examiner visuellement le réservoir de liquide de frein/d'embrayage pour s'assurer que le niveau de liquide est à la ligne MIN (minimum) au côté du réservoir. Le circuit de liquide de frein/d'embrayage hydraulique doit être fermé et scellé.

Ne pas enlever le bouchon pour vérifier le niveau de liquide ou pour ajouter du liquide. N'enlever le bouchon que lorsque c'est nécessaire pour faire l'appoint du liquide adéquat jusqu'à ce que le niveau atteigne la ligne MIN.

Filtre à air du moteur

Le filtre à air du moteur se trouve dans le compartiment-moteur sur le côté conducteur. Se reporter à Aperçu du compartiment moteur à la  pour plus de renseignements sur son emplacement.

Quand inspecter le filtre à air du moteur

Inspecter le filtre à air aux intervalles de maintenance prévus.

Se reporter à Calendrier de maintenance à la . En cas de circulation dans des environnements sales/poussiéreux, vérifier le filtre à chaque vidange d'huile.

Comment inspecter le filtre à air du moteur

Pour vérifier le filtre à air du moteur, retirer le filtre du véhicule et le secouer légèrement pour faire tomber les particules de saleté et la poussière. Si le filtre reste couvert de saleté, un nouveau filtre est nécessaire.

Pour vérifier ou remplacer le filtre à air :

1. Déposer les six vis et extraire le couvercle de l'ensemble.
2.  Vérifier ou remplacer le filtre à air du moteur.
3.  Abaisser le couvercle et le fixer avec les six vis.

Se reporter à la rubrique Calendrier de maintenance à la  pour prendre connaissance des intervalles de remplacement.

Avertissement Si vous faites fonctionner le moteur sans filtre à air, vous ou d'autres personnes pourriez être brûlés. Le filtre à air non seulement nettoie l'air, mais il assure également une protection en cas de retour de flamme. Agir avec précaution en intervenant sur le moteur et ne pas rouler lorsque le filtre à air est retiré.



Attention Si le filtre à air est retiré, la saleté peut pénétrer dans le moteur et l'endommager. Laisser toujours le filtre à air en place lorsque vous conduisez.

Circuit de refroidissement

Le système de refroidissement permet le maintien de la température correcte de fonctionnement du moteur

1. Réservoir d'expansion de liquide de refroidissement du moteur et bouchon de pression.
2.  Ventilateur de refroidissement du moteur (non visible)

Avertissement Un ventilateur électrique de refroidissement du moteur placé sous le capot peut commencer à tourner et blesser même si le moteur est arrêté. Les mains, les vêtements et les outils doivent être maintenus à l'écart des ventilateurs.



Avertissement Les flexibles du chauffage et du radiateur, ainsi que les autres pièces du moteur peuvent être très chauds. Ne pas les toucher, sous peine de brûlure. Ne pas faire tourner le moteur en cas de fuite, au risque de perdre tout le liquide de refroidissement, causer un incendie et vous brûler. Réparer les fuites avant de rouler.



Attention Utiliser un autre liquide de refroidissement que le DEX-COOLMD peut causer une corrosion prématurée du moteur, du noyau de chauffage ou du radiateur. De plus, il peut être nécessaire de remplacer le liquide de refroidissement du moteur plus tôt. Aucune réparation ne serait couverte par la garantie du véhicule. Toujours utiliser le liquide de refroidissement DEX-COOL (sans silicate) dans le véhicule.

Liquide de refroidissement

Le circuit de refroidissement du véhicule est rempli de liquide de refroidissement DEX-COOL. Ce liquide de refroidissement est conçu pour rester dans le véhicule pendant 5 ans ou 240 000 km (150 000 milles), selon la première occurrence.

Ce qui suit explique le fonctionnement du système de refroidissement et comment contrôler et ajouter du liquide de refroidissement quand le niveau est bas. Si le moteur surchauffe, se reporter à Surchauffe du moteur à la .

Utiliser ce qui suit

Avertissement L'ajout d'eau pure ou de tout autre liquide au système de refroidissement peut s'avérer dangereux. L'eau pure, ainsi que d'autres liquides, peuvent entrer en ébullition plus rapidement que le liquide de refroidissement approprié. Le système d'avertissement de refroidissement du véhicule est réglé pour un mélange de liquide de refroidissement correct. Avec de l'eau pure ou un mélange inapproprié, le moteur pourrait surchauffer sans que vous ne receviez un avertissement de surchauffe. Le moteur pourrait prendre feu et d'autres personnes ou vous-même pourriez être brûlés. Utiliser un mélange composé pour moitié d'eau potable propre et pour moitié de liquide de refroidissement DEX-COOL.

Utiliser un mélange à 50/50 d'eau potable propre et de liquide de refroidissement DEX-COOL. Ce mélange :

•  Protège contre le gel jusqu'à -37C (-34F), température extérieure.
•  Protège contre l'ébullition jusqu'à une température moteur de 129C (265F).
•  Protège contre la rouille et la corrosion.
•  N'endommage pas les pièces en aluminium.
•  Aide à garder le moteur à la température appropriée.

Attention Si le mauvais mélange de liquide de refroidissement, de mauvais inhibiteurs ou additifs sont utilisés dans le circuit de refroidissement du véhicule, le moteur pourrait surchauffer et être endommagé. Une trop grande quantité d'eau dans le mélange peut entraîner le gel et la fissuration des pièces de refroidissement du moteur. Les réparations ne sont pas couvertes par la garantie sur le véhicule. Utiliser uniquement le mélange correct de liquide de refroidissement du moteur pour le circuit de refroidissement. Se reporter à Liquides et lubrifiants recommandés à la .

Ne jamais jeter le liquide de refroidissement dans la poubelle, le répandre sur le sol, dans les égouts, dans les ruisseaux ou les étendues d'eau. Faire changer le liquide de refroidissement par un centre de service autorisé, respectueux des exigences prévues par la loi en ce qui concerne la mise au rebut des liquides de refroidissement usagés.

Ceci aidera à protéger l'environnement et votre santé.

Vérification du niveau de liquide de refroidissement

Le véhicule doit se trouver sur une surface de niveau lors de la vérification du niveau du liquide de refroidissement.

Il est normal de voir du liquide de refroidissement circuler dans la conduite de retour du flexible de liquide de refroidissement supérieur lorsque le moteur est en marche.

Vérifier aussi que le liquide de refroidissement est visible dans le vase d'expansion. Si le liquide de refroidissement bout dans le vase d'expansion, ne rien faire avant qu'il ait refroidi.

Si le liquide de refroidissement est visible mais que son niveau n'atteint pas le repère, ajouter un mélange 50/50 d'eau potable et de liquide de refroidissement DEX-COOL.

Avant cela, s'assurer que le circuit de refroidissement a refroidi.

Si vous ne voyez pas de liquide de refroidissement dans le réservoir d'expansion, en verser de la manière suivante :

Comment remplir le réservoir d'expansion de liquide de refroidissement

Attention Une méthode spécifique de remplissage de liquide de refroidissement doit être adoptée au risque de surchauffe et de dégâts importants au moteur.

Si aucune anomalie n'a été détectée, vérifier si le liquide de refroidissement est visible dans le vase d'expansion. S'il est visible, mais n'atteint pas le repère, ajouter un mélange à 50/50 d'eau potable propre et de liquide de refroidissement DEX-COOL au vase d'expansion, après d'être assur que le système de refroidissement, y compris le bouchon à pression du vase d'expansion, a refroidi.

Avertissement La vapeur ou des liquides bouillants provenant d'un circuit de refroidissement chaud peuvent éclabousser et vous brûlez gravement. Ne jamais tourner le bouchon lorsque le circuit de refroidissement, y compris le bouchon de pression du réservoir d'expansion, est chaud. Laisser refroidir le circuit de refroidissement et le bouchon de pression du réservoir d'expansion.



Avertissement L'ajout d'eau pure ou de tout autre liquide au système de refroidissement peut s'avérer dangereux. L'eau pure, ainsi que d'autres liquides, peuvent entrer en ébullition plus rapidement que le liquide de refroidissement approprié. Le système d'avertissement de refroidissement du véhicule est réglé pour un mélange de liquide de refroidissement correct. Avec de l'eau pure ou un mélange inapproprié, le moteur pourrait surchauffer sans que vous ne receviez un avertissement de surchauffe. Le moteur pourrait prendre feu et d'autres personnes ou vous-même pourriez être brûlés. Utiliser un mélange composé pour moitié d'eau potable propre et pour moitié de liquide de refroidissement DEX-COOL.



Attention Par temps froid, l'eau peut geler et faire fendre le moteur, le radiateur, le noyau du chauffage ainsi que d'autres pièces. Utiliser le liquide de refroidissement recommandé et le mélange approprié de liquide de refroidissement.



Avertissement Une projection de liquide de refroidissement sur les organes chauds du compartiment moteur peut provoquer des blessures. Le liquide de refroidissement contient du glycol éthylène et peut brûler si les organes du moteur sont chauds. Ne pas renverser de liquide de refroidissement sur un moteur chaud.

1. Retirer le bouchon de pression du réservoir d'expansion lorsque le système de refroidissement, y compris le bouchon de pression et la durite supérieure, ne sera plus chaud.

   Tourner lentement le bouchon de pression d'un quart de tour environ, dans le sens antihoraire. S'il laisse échapper un sifflement, attendre que le sifflement s'arrête avant de continuer pour donner le temps à la pression résiduelle de s'échapper par le flexible de refoulement.

2. Continuer à faire tourner lentement le bouchon de pression et le retirer.
3.  Remplir le vase d'expansion jusqu'au repère, de liquide de refroidissement DEX-COOL de la concentration adéquate.
4. Sans remettre le bouchon de pression du réservoir d'expansion, mettre le moteur en marche et le laisser tourner jusqu'à ce que vous sentiez que la durite supérieure de radiateur commence à chauffer. Faire attention au ventilateur de refroidissement du moteur.

   Il se peut que le niveau du liquide de refroidissement ait baissé dans le réservoir d'expansion. Dans ce cas, rajouter du mélange du liquide de refroidissement DEX-COOL au réservoir d'expansion jusqu'au repère.

5. Reposer fermement le bouchon de pression.

Attention Si le bouchon de pression n'est pas bien fermé, le liquide de refroidissement risque de s'échapper et le moteur d'être endommagé. Prendre soin de toujours vérifier que le bouchon est bien fermé.

Vérifier le niveau du liquide de refroidissement dans le réservoir d'expansion une fois que le système de refroidissement a refroidi. S'il ne convient pas, répéter les étapes 1-3 et reposer le bouchon de pression. Si le liquide de refroidissement n'est toujours pas au niveau recommandé lorsque le système a à nouveau refroidi, consulter le concessionnaire.

Surchauffe du moteur

Le véhicule est doté d'un témoin de surchauffe du moteur. Voir Témoin de température du liquide de refroidissement à la .

Si vous décidez de ne pas lever le capot lors de l'affichage de cet avertissement, demander immédiatement une intervention. Se reporter à Programme d'assistance routière à la .

Si vous décidez de soulever le capot, le véhicule doit stationner à l'horizontale.

Vérifier ensuite si le ventilateur de refroidissement du moteur fonctionne. Si le moteur surchauffe, le ventilateur devrait fonctionner.

Si tel n'est pas le cas, ne pas continuer à faire tourner le moteur et faire réparer le véhicule.

Attention Faire tourner le moteur sans liquide de refroidissement peut l'endommager ou provoquer un incendie. Les dommages du véhicule ne seraient pas couverts par la garantie du véhicule.

Dégagement de vapeur du compartiment moteur

Avertissement La vapeur s'échappant d'un moteur surchauffé peut vous brûler gravement, même si vous ne faites qu'ouvrir le capot. Rester loin du moteur si vous voyez ou si vous entendez le sifflement de la vapeur qui s'échappe du moteur. Arrêter simplement le moteur et éloigner tout le monde du véhicule jusqu'à ce que le moteur refroidisse. Attendre jusqu'à ce qu'il n'y ait plus signe de vapeur ni de liquide de refroidissement avant d'ouvrir le capot. Si vous continuez de conduire quand le moteur est surchauffé, les liquides du moteur peuvent prendre feu. Vous ou d'autres personnes pourriez être gravement brûlés. Si le moteur surchauffe, l'arrêter et quitter le véhicule jusqu'à ce que le moteur soit refroidi.

Pas de dégagement de vapeur du compartiment moteur

S'il y a avertissement de surchauffe sans dégagement de vapeur visible ou audible, le problème n'est peut-être pas trop grave. Parfois, le moteur peut devenir un peu trop chaud lorsque le véhicule :

•  Gravit une longue côte au cours d'une journée chaude.
•  S'arrête après avoir roulé à grande vitesse.
•  Roule au ralenti pendant de longues périodes dans un embouteillage.

En cas d'avertissement de surchauffe sans émission de vapeur :

1.  Mettre la climatisation hors fonction.
2.  Régler le chauffage et le ventilateur à la position maximale et ouvrir les glaces, au besoin.
3.  Lorsqu'on peut le faire en toute sécurité, quitter la route, passer sur la position de stationnement (P) ou au point mort (N) pour une boîte de vitesses automatique ou au point mort pour une boîte de vitesses manuelle, et laisser le moteur tourner au ralenti.

Si l'avertissement de surchauffe n'est plus affiché, le véhicule peut rouler. Continuer à rouler lentement pendant 10 minutes environ.

Conserver une bonne distance de sécurité par rapport au véhicule qui précède. Si l'avertissement ne revient pas, continuer à rouler normalement et faire vérifier le remplissage et le fonctionnement corrects du circuit de refroidissement.

Si le témoin est toujours allumé, quitter la route, s'arrêter et garer le véhicule immédiatement.

S'il n'y a pas de signe de vapeur, faire tourner le moteur au ralenti pendant trois minutes en stationnement. Si le témoin d'avertissement s'allume toujours, arrêter le moteur jusqu'à ce qu'il ait refroidi.

Liquide lave-glace

Utiliser ce qui suit

S'assurer de lire les directives du fabricant avant d'utiliser du liquide de lave-glace. En cas d'utilisation du véhicule dans une région où la température extérieure peut baisser sous le point de congélation, il faut utiliser un liquide qui offre assez de protection contre le gel.

Ajout de liquide de lave-glace

Enlever le bouchon marqué du symbole de lave-glace. Ajouter du liquide jusqu'à ce que le réservoir soit plein. Se reporter à Aperçu du compartiment moteur à la  pour connaître l'emplacement du réservoir.

Attention  Ne pas utiliser de liquide de refroidissement du moteur (antigel) dans le lave-glace. Il peut endommager le système de lave-glace et la peinture. Ne pas mélanger d'eau à du liquide de lave-glace prêt à l'emploi. L'eau peut causer un gel de la solution et endommager le réservoir de lave-glace et d'autres parties du système de lave-glace.  Si vous utilisez un concentré de liquide de lave-glace, respecter les instructions du fabricant relatives à l'ajout d'eau.  Remplir le réservoir de liquide de lave-glace seulement aux trois quarts s'il fait très froid. Ceci permettra l'expansion du liquide en cas de gel, qui peut endommager le réservoir s'il est plein à ras bord.

Freins

Le véhicule est pourvu de freins à disque. Les plaquettes de freins à disque ont des indicateurs d'usure intégrés qui font un bruit strident en guise d'avertissement quand les plaquettes de freins sont usées et doivent être remplacées. Le bruit peut être permanent ou occasionnel lorsque le véhicule roule, sauf lors d'une pression ferme de la pédale de frein.

Avertissement L'alerte sonore d'usure de frein signifie que les freins vont bientôt perdre leur efficacité. Ceci peut causer un accident. Faire réparer le véhicule dès que vous entendez cette alerte sonore.



Attention En continuant à rouler avec des plaquettes de freins usées, la réparation peut être coûteuse.

Certaines conditions de conduite ou climatiques peuvent produire un crissement des freins lorsque vous serrez les freins pour la première fois ou légèrement. Ce crissement n'est pas un signe d'une défaillance des freins.

Il est nécessaire de serrer les écrous de roues au couple approprié pour éviter les pulsations des freins. Lors de la permutation des pneus, examiner l'état des plaquettes et serrer les écrous des roues uniformément dans l'ordre correct au couple de serrage prescrit. Se reporter à Capacités et spécifications à la .

Les garnitures pour les deux roues du même essieu devraient toujours être remplacées ensemble.

Course pédale frein

Consulter votre concessionnaire si la pédale de freinage ne revient pas à sa hauteur normale ou s'il y a une augmentation rapide de sa course.

Cela pourrait indiquer qu'il est nécessaire d'effectuer un entretien des freins.

Réglage des freins

Chaque fois que les freins sont utilisés, que le véhicule roule ou non, ils s'ajustent pour compenser l'usure.

Remplacement des pièces du système de freinage

Le système de freinage d'un véhicule est complexe. Ses nombreuses pièces doivent être de qualité supérieure et doivent bien fonctionner ensemble pour assurer un très bon freinage. Votre véhicule a été conçu et testé avec des pièces de freins de qualité supérieure. Lorsque des pièces du système de freinage sont remplacées, s'assurer d'obtenir des pièces de rechange neuves approuvées. Faute de quoi, les freins peuvent ne plus fonctionner de manière correcte. Par exemple, la pose de garnitures de freins à disque ne convenant pas à votre véhicule peut modifier l'équilibre entre les freins avant et arrière - au pire. L'efficacité attendue du freinage peut changer de bien d'autres façons si des pièces de rechange incorrectes sont posées.

Huile frein

Le réservoir du maître-cylindre de frein/embrayage est rempli de liquide pour frein DOT-4 comme indiqué sur le bouchon du réservoir.

Se reporter à Aperçu du compartiment moteur à la  pour connaître l'emplacement du réservoir.

Seules deux raisons provoquent la baisse de niveau de liquide de frein :

•  Le niveau de liquide de frein baisse en raison de l'usure normale des garnitures de frein.

  Lorsque des garnitures neuves sont posées, le niveau de liquide remonte.

•  Une fuite de liquide du système hydraulique de frein/embrayage peut également provoquer une baisse de niveau de liquide.

Faire réparer le système hydraulique de frein/embrayage, car une fuite signifie que tôt ou tard les freins ne fonctionneront plus de manière correcte.

Ne pas ajouter de liquide de frein/ embrayage. L'ajout de liquide ne supprimera pas une fuite. Si du liquide est ajouté quand les garnitures de freins sont usées, le niveau de liquide sera trop élevé lorsque de nouvelles garnitures seront posées. Ajouter ou enlever du liquide au besoin, seulement lorsqu'un travail sur le système hydraulique de freinage/embrayage est exécuté.

Avertissement Si trop de liquide de frein est ajouté, celui-ci peut couler sur le moteur et s'enflammer si le moteur est assez chaud. Vous ou d'autres personnes pourriez être brûlés et le véhicule pourrait être endommagé. Ajouter du liquide de frein seulement lorsque des travaux sont effectués sur le système hydraulique de frein/ embrayage.

Vérification du liquide de frein

On peut vérifier le liquide de frein/ embrayage sans retirer le bouchon en regardant le réservoir de liquide de frein/embrayage.

Le niveau de liquide devrait être au-dessus de la marque MIN. Si ce n'est pas le cas, faire vérifier si le système de freinage/embrayage hydraulique présent un défaut d'étanchéité.

Une fois les réparations du système de freinage/embrayage hydraulique complétées, s'assurer que le niveau de liquide est au-dessus de la marque MIN, mais sous la marque MAX.

Lorsque le niveau du liquide de frein/embrayage est bas, le témoin du système de freinage s'allume. Se reporter à la rubrique Témoin du circuit de freinage à la .

Liquide approprié

Utiliser uniquement du liquide de frein DOT 4 provenant d'un récipient scellé. Il est recommandé que le circuit hydraulique de freinage/ embrayage soit rincé et rempli de liquide DOT 4 frais tous les deux ans. Se reporter à Calendrier de maintenance à la  et Liquides et lubrifiants recommandés à la .

Toujours nettoyer le bouchon du réservoir de liquide de frein/ embrayage ainsi que la surface autour du bouchon avant de l'enlever. Cela aidera à empêcher la saleté de pénétrer dans le réservoir.

Avertissement Les freins risquent de ne pas fonctionner correctement si un liquide incorrect est utilisé pour le circuit hydraulique de freinage/ embrayage. Ceci pourrait provoquer un accident. Toujours utiliser le liquide adéquat.



Attention  L'emploi d'un liquide incorrect risque d'endommager sérieusement les composants du système hydraulique de frein et d'embrayage. Il suffit par exemple que quelques gouttes d'une huile à base minérale, comme de l'huile moteur, tombent dans le système hydraulique de freinage pour endommager les pièces de ce système au point de devoir les remplacer. Ne laisser personne ajouter un type de liquide incorrect.  Si du liquide de frein se répand sur les surfaces peintes du véhicule, la peinture de finition peut se dégrader. Prendre soin de ne pas renverser du liquide de frein sur votre véhicule. Si cela se produit, le nettoyer immédiatement.

Batterie

Se reporter au numéro de remplacement de l'étiquette de la batterie d'origine lorsqu'une nouvelle batterie est nécessaire. Se reporter à Aperçu du compartiment moteur à la  pour connaître l'emplacement de la batterie.

Avertissement Les plots de batterie, les bornes ainsi que les accessoires connexes contiennent du plomb et des composés de plomb, des produits chimiques que la Californie reconnaît comme étant cancérigènes et nuisant à la reproduction. Se laver les mains après avoir manipulé ces pièces.

Entreposage du véhicule

Avertissement Les batteries contiennent de l'acide qui peut vous brûler et des gaz qui peuvent exploser. Vous pouvez être gravement blessé si vous n'y prêtez pas attention. Se reporter à Démarrage au moyen d'une batterie auxiliaire à la  pour les conseils de travail à proximité d'une batterie sans risque de blessures.

Utilisation peu fréquente : débrancher le câble noir négatif (-) de la batterie afin d'éviter qu'elle se décharge.

Entreposage prolongé : retirer le câble noir négatif (-) de la batterie ou utiliser un chargeur en régime d'entretien.

Vérification de contacteur de démarreur

Avertissement Au cours de cette inspection, le véhicule pourrait subitement se déplacer. Si tel est le cas, vous ou d'autres personnes pourraient être blessées.

1. Avant d'entamer cette vérification, s'assurer qu'il y a suffisamment d'espace autour du véhicule.
2.  Serrer fermement le frein de stationnement et le frein ordinaire.

   N'appuyez pas sur la pédale d'accélérateur et soyez prêt à couper immédiatement le contact si le moteur démarre.

3.  Essayer de faire démarrer le moteur à chaque rapport. Le véhicule ne doit démarrer qu'en position de stationnement (P) ou au point mort (N). Si le véhicule démarre à n'importe quelle autre position, s'adresser au concessionnaire pour le faire réparer.

Vérification du fonctionnement de la commande de verrouillage de changement de vitesse de boîte de vitesses automatique

Avertissement Au cours de cette inspection, le véhicule pourrait subitement se déplacer. Si tel est le cas, vous ou d'autres personnes pourraient être blessées.

1. Avant d'entamer cette vérification, s'assurer qu'il y a suffisamment d'espace autour du véhicule. Le véhicule doit se trouver sur une surface plane.
2.  Serrer fermement le frein de stationnement. Se préparer à serrer immédiatement le frein normal si le véhicule commence à avancer.
3.  Le moteur étant arrêté, tourner la clé à ON (marche), sans démarrer le moteur. Les freins ordinaires n'étant pas appliqués, essayer d'enlever le levier de vitesses de la position de stationnement (P), sans forcer.

   S'il quitte la position de stationnement (P), s'adresser à votre concessionnaire pour le faire réparer.

Vérification du blocage de la boîte de vitesses à l'allumage

Si le véhicule est équipé d'un allumage de type à clé, en position de stationnement et le frein de stationnement étant appliqué, essayer de tourner la clé de contact à la position LOCK/OFF (verrouillage/arrêt) à chaque position du levier sélecteur.

•  Il ne devrait être possible de tourner la clé en position LOCK/ OFF (verrouillage/arrêt) que lorsque le levier de sélection est à la position de stationnement (P).
•  La clé ne devrait pouvoir être retirée qu'en position LOCK/OFF (verrouillage/arrêt).

Si une réparation s'impose, contacter votre concessionnaire.

Stationnement : vérification du frein et du mécanisme de stationnement (P)

Avertissement Lors de cette vérification, le véhicule pourrait se mettre en branle. Vous ou d'autres personnes pourriez être blessés et des biens pourraient être endommagés. S'assurer de la présence d'espace à l'avant du véhicule au cas où il commencerait à rouler. Être prêt à appliquer immédiatement la pédale de frein si le véhicule se met en branle.

Arrêtez le véhicule sur une pente assez raide, le nez dans le sens de la descente. Tout en appuyant sur la pédale des freins ordinaires, serrez le frein de stationnement.

•  Pour vérifier la capacité de retenue du frein de stationnement : avec le moteur en marche et la boîte de vitesses au point mort (N), retirer lentement le pied de la pédale de frein ordinaire. Continuer jusqu'à ce que le véhicule ne soit retenu que par le frein de stationnement.
•  Pour vérifier la capacité de retenue du mécanisme de la position de stationnement (P) : le moteur tournant, amener le levier de sélection à la position de stationnement (P). Desserrer le frein de stationnement puis les freins ordinaires.

Si une réparation s'impose, contacter votre concessionnaire.

Remplacement du balai d'essuie-glace

Remplacement de balai d'essuie-glace avant

Les balais des essuie-glaces doivent être inspectés afin de vérifier qu'ils ne sont ni usés, ni fissurés. Se reporter à la rubrique Calendrier de maintenance à la .

Il existe divers types de raclettes de rechange qui s'enlèvent de manière différente. Pour connaître la longueur et le type de raclettes d'essuie-glace approprié à utiliser par type de pare-brise, se reporter à la rubrique Pièces de rechange d'entretien à la .

Attention Le pare-brise peut subir des dommages si le bras d'essuie-glace le touche alors qu'il n'est pas muni de son balai. Les dommages ne seraient alors pas couverts par la garantie. Ne pas laisser le bras d'essuie-glace toucher le pare-brise.

Pour remplacer le balai d'essuie-glace avant :

1.  Écarter le bras de l'essuie-glace du pare-brise.

2. Presser le bouton (2) situé au milieu du connecteur du bras d'essuie-glace, et extraire le balai d'essuie-glace du connecteur du bras (1).
3.  Retirer le balai d'essuie-glace.
4.  Pour le remplacement du balai, inverser les étapes 1-3.

Remplacement du balai d'essuie-glace arrière

1. Placer le bras d'essuie-glace (1) à une courte distance de la vitre.
2.  Pousser le balai (2) loin du bras (1).
3. Une fois que la goupille du balai se dégage du bras d'essuie-glace, déposer le balai d'essuie-glace en le faisant coulisser hors du bras.
4.  Suivre la marche inverse pour installer le nouveau balai.

Réglage des phares

Le réglage de l'orientation des phares a été effectué et ne devrait nécessiter aucun autre ajustement.

Si le véhicule est endommagé lors d'une collision, l'orientation des phares pourrait être déréglée. Si le réglage des phares est nécessaire, se rendre chez le concessionnaire.
